LE SCHEMA
Le schéma est on ne peut plus simple, un 16F876, un quartz de 12 Mhz ( un autre fera trés bien l'affaire ), un régulateur et quelques composants discrets.
Cette platine est destinée à recevoir tous les PIC 28 pattes et notamment la série 16F87X à l'exception du 16F877 qui est décrit sur FREEPIC à la page 16F877. Comme mes autres platines d'expérimentation elle permet de recevoir le câble du bootloader ainsi qu'un poussoir de RESET.
LE SCHEMA
Le schéma est on ne peut plus simple, un 16F876, un quartz de 12 Mhz ( un autre fera trés bien l'affaire ), un régulateur et quelques composants discrets.
LA REALISATION
Le support du 16F876 sera un support à wrapper.
Pour le reste veillez à respecter les polarité des condensateurs chimiques et à souder les composants placés sous le 16F876 au plus prés de l'epoxy.
LE CIRCUIT IMPRIME
Le PCB de la platine PIC au format PdF: Platine.pdf

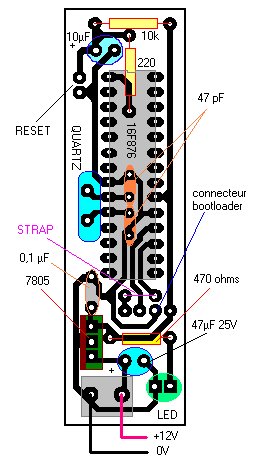

L'IMPLANTATION
