La platine d'expérimentation a été utilisée ici dans une application trés simple avec CC5X. Il s'agit de faire clignoter une LED. Si le programme ne présente pas grand intérêt, il permet de se rendre compte de l'utilité de cette platine et de mettre en oeuvre les différents outils.

LA REALISATION

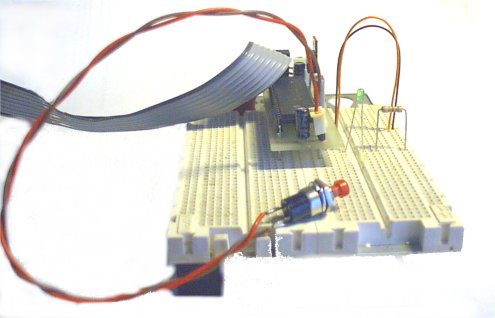

On distingue sur la partie gauche de la photo la nappe qui vient du convertisseur TTL/RS232 du PC et qui est raccordée sur le connecteur 4 broches de la carte d'expérimentation. A l'avant de la photo le poussoir de reset raccordée sur le connecteur 2 broche de la platine d'expérimentation permet de resetter le 16F877 pour bootloader le programme. Sur la partie droite on voit la LED et sa résistance de 470 ohms ainsi que le +5V et le 0V ( fils orange et brun ).

LE PROGRAMME

Voici le programme de test qui a été bootloadé sur la platine.

#pragma chip PIC16F877
#pragma config WDTE=off, FOSC=HS

#pragma bit led @ PORTA.1

void main(void)
{
uns16 i;
TRISC=0x80;
ADCON1=0x06; // Port A utilsé en I/O digital
TRISA=0x00; // Port A en sortie

while(1)
{
led=1;
for (i=1;i<10000;i++);
led=0;
for (i=1;i<10000;i++);
}
}
