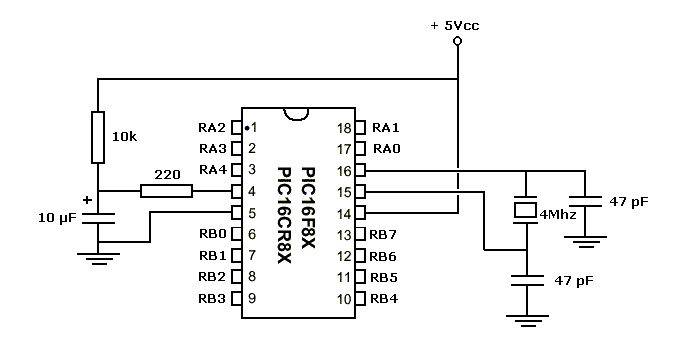

Le schéma de cablage de base du PIC16F84

Voici le strict nécéssaire pour faire tourner un PIC 16F84.
Le + 5Vcc sur VDD borne 14, la masse VSS sur la borne 5, un circuit de reset sur la broche 4 ( MCLR ) et un oscillateur
4 Mhz sur les broches 15 et 16.
Si ce circuit ne fait rien, il a quand même le privilège de permettre le fonctionnement du processeur.

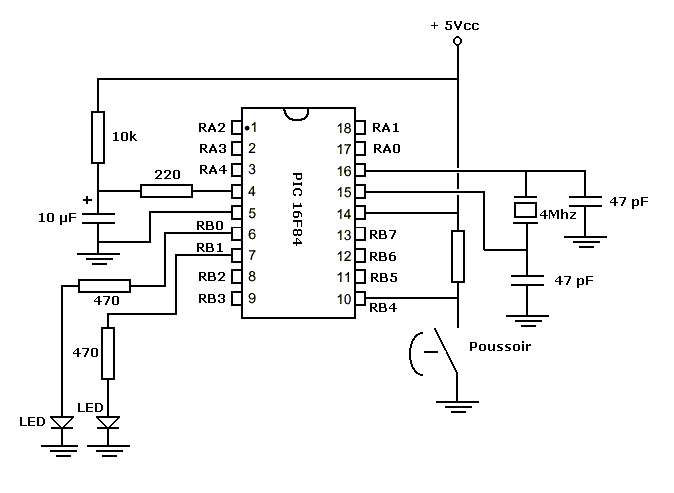

Le schéma et le programme joint ci-dessous vous permettra de tester votre circuit:

Le but de ce montage est de vérifier si votre platine est correctement cablée, le fonctionnement est le suivant:

1. A la mise sous tension, les deux leds sont allumées          ( RB0&RB1 = 1 ),
2. Une impulsion sur le poussoir eteint la led N°1                ( RB0=0 ),
3. Une seconde impulsion sur le poussoir eteint la led N°2   ( RB1=0 ),
4. Une troisieme impulsion rallume les deux leds                  ( RB0&RB1 = 1 ),
5. et ainsi de suite.

Vous possedez maintenant tout ce qui est nécéssaire pour pouvoir travailler avec le 16F84, n'hesitez pas à ecrire des petits programmes de tests, ils vous permettront de vous familiariser avec le processeur.
